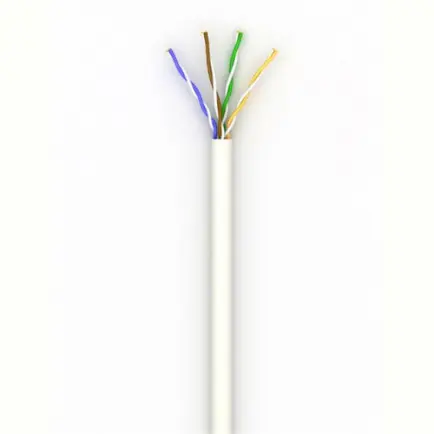

Кабель витая пара UTP 5е OK-Net КПВ-ВП (100)

ПРИМЕНЕНИЕ
PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбит/с, 100VG-AnyLAN

КОНСТРУКЦИЯ

1) Токопроводящая жила: медная мягкая проволока Диаметр: 0,48 мм (24 AWG)
2) Изоляция: полиэтилен. Диаметр проводника: 0,8 мм Пара: 2 скрученных вместе проводника. Цветовая идентификация жил: пара 1: бело-синяя / синяя пара 2: бело-оранжевая / оранжевая Количество пар: 1 или 2
3) Внешняя оболочка: поливинилхлоридный пластикат (ПВХ) Цвет оболочки: белый или серый Максимальный диаметр кабеля: 1-парный: 3,5 мм 2-парный: 3,8 м

УСЛОВИЯ ПРОКЛАДКИ И ЭКСПЛУАТАЦИИ

Для стационарной прокладки внутри зданий, станций, сооружений, аппаратуры. Эксплуатируется при частотах до 100 МГц.

МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Температурный диапазон: Во время монтажа -10 °C ... +60 °C После монтажа -20 °C ... +60 °C
Радиус изгиба:
Во время монтажа не менее 8 x диаметров кабеля
После монтажа не менее 4 x диаметров кабеля

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИ 20°C

Растягивающие усилие не более 85 Н
Сопротивление постоянному току не менее 96 Ом/км
Сопротивление изоляции не более 5 ГОм/км
Рабочая емкость не более 56 пФ/м
Волновое сопротивление в диапазоне частот: 1-16 МГц 100±5 Ом
Испытательное напряжение между жилами, (пост. ток, 2 с) 2,5 кВ
Рабочее напряжение (пост. ток) 72 В
